Sự khác biệt về thiết kế giữa đầu nối xoay 3 liên kết và 4 liên kết là gì và người ta nên chọn giữa chúng như thế nào?

Bộ phận tiền thân xoay là một bộ phận nhỏ gọn nhưng có vai trò quan trọng trong hệ thống neo của tàu. Được đặt giữa mỏ neo và dây xích neo chính, nó ngăn ngừa hiện tượng xoắn hình thành dọc theo dây xích khi tàu lắc lư hoặc lắc lư trong gió, dòng chảy và sóng. Nếu không có cụm xoay được lựa chọn phù hợp, dây xích có thể bị xoắn, dẫn đến mòn quá mức, kẹt cứng và thậm chí không thể neo được.

Hướng dẫn này cung cấp sự so sánh có cấu trúc, dựa trên quy tắc giữa hai cấu hình chính — 3 liên kết vàTiền thân xoay 4 liên kết— và đưa ra các tiêu chí ra quyết định rõ ràng về các loại tàu, hạn chế về không gian và các yêu cầu về xã hội có giai cấp.

Tiêu chuẩn thiết kế và thông số vật liệu

Cả hai cấu hình đều được sản xuất theo ISO 1704 (Đóng tàu – Xích neo liên kết đinh tán) và thường được sản xuất từ thép hợp kim hoặc thép cacbon cấp 2 hoặc cấp 3, với các thành phần được xử lý nhiệt và đã được kiểm chứng.

Tất cả các sản phẩm tiên tiến xoay vòng đều phải được cung cấp chứng chỉ kiểm tra do tổ chức phân loại được ủy quyền cấp, chẳng hạn như DNV-GL, ABS, BV, LR hoặc NK. Giấy chứng nhận phải bao gồm các kết quả kiểm tra tải trọng bằng chứng, giá trị tải trọng đứt (nếu có), khả năng truy xuất nguồn gốc vật liệu và xác minh kích thước.

Sự khác biệt về cấu trúc: Sắp xếp thành phần

Sự khác biệt về chức năng giữa hai thiết kế nằm ở số lượng liên kết và trình tự kết nối, điều này ảnh hưởng trực tiếp đến chiều dài kích thước, khả năng tương thích với cùm và khả năng thay thế lẫn nhau.

Cấu hình tiền thân xoay 3 liên kết

Bao gồm EL + SW + EL (Liên kết mở rộng + Xoay + Liên kết mở rộng). Việc lắp ráp nhỏ gọn này bỏ qua liên kết cuối, dẫn đến chiều dài trục tổng thể ngắn hơn. Nó được thiết kế để lắp đặt ở nơi không gian xung quanh túi neo hoặc mèo hoang bị hạn chế. Tuy nhiên, do không có liên kết cuối nên kết nối phía neo thường yêu cầu một cùm chuyên dụng hoặc một giao diện thích ứng.

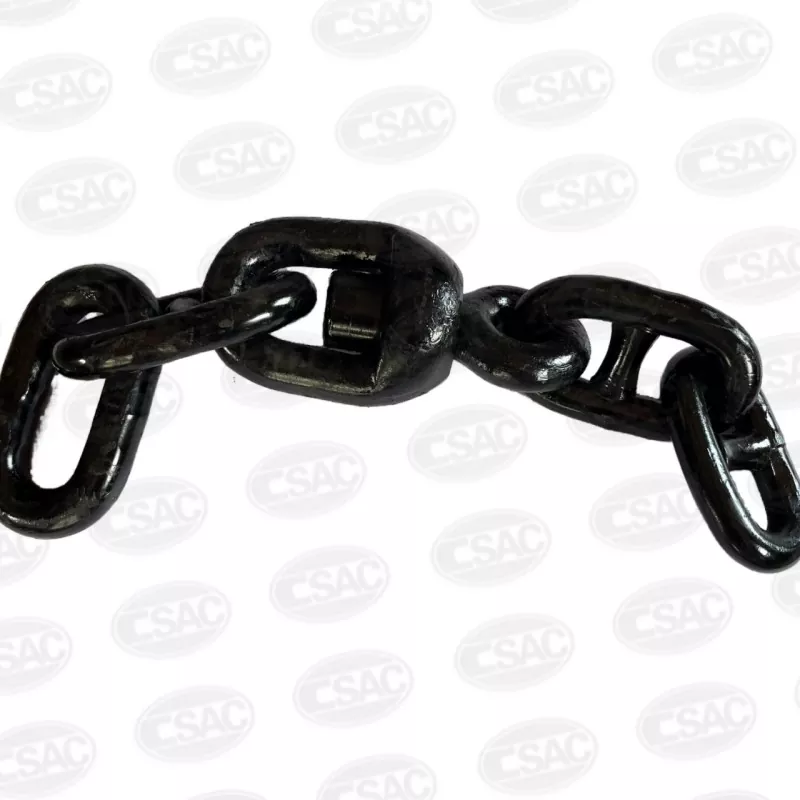

Cấu hình tiền thân xoay 4 liên kết

Bao gồm E + EL + SW + EL (Liên kết cuối + Liên kết mở rộng + Liên kết xoay + Liên kết mở rộng). Sự hiện diện của liên kết cuối (Liên kết E) cung cấp lỗ mở bên trong lớn hơn được định hình đặc biệt để chứa cùm neo loại D tiêu chuẩn. Sự sắp xếp này đã trở thành tiêu chuẩn ngành cho các tàu buôn đi biển, mang lại khả năng kết nối vượt trội, thay thế dễ dàng hơn và khả năng tương thích rộng hơn với các cùm có sẵn.

Tóm tắt so sánh

Tiêu chí lựa chọn – Khung quyết định thực tế

Sự lựa chọn giữa 3 liên kết và4 liên kếtthiết kế không phải là tùy ý. Nó phải dựa trên các thông số kỹ thuật và vận hành sau đây.

Hạn chế về không gian

Nếu bộ khóa xích neo, ống hawse hoặc túi mèo hoang áp đặt giới hạn nghiêm ngặt về tổng chiều dài của cụm tiền thân, thì loại 3 mắt xích sẽ đưa ra một giải pháp thay thế ngắn hơn có thể phù hợp với những nơi mà mắt xích 4 không có. Luôn kiểm tra chiều dài xếp hàng rút lại so với bản vẽ bố trí chung của tàu.

Loại tàu và hồ sơ hoạt động

Tàu buôn đi biển (tàu chở hàng rời, tàu container, tàu chở dầu) – Chọn cấu hình 4 liên kết. Đây là sự lựa chọn được tiêu chuẩn hóa cho các đội tàu lớn, đảm bảo rằng các bộ phận thay thế luôn sẵn có từ bất kỳ nhà cung cấp cảng toàn cầu nào và những người khảo sát phân loại sẽ không tìm thấy vấn đề tương thích nào.

Tàu kéo, tàu cung cấp ngoài khơi, tàu thủy nội địa và thuyền làm việc nhỏ hơn – Liên kết 3 có thể được chấp nhận hoặc thậm chí thích hợp hơn, miễn là chiều dài giảm không ảnh hưởng đến kết nối ma ní và giới hạn tải trọng làm việc của cụm (WLL) khớp hoặc vượt quá giới hạn của xích chính.

Đường kính chuỗi và kết hợp cấp độ

Bất kể cấu hình nào, thanh trước xoay phải có kích thước phù hợp với đường kính danh nghĩa của xích (thường từ 12,5 mm đến 162 mm). Xác nhận rằng Cấp (2 hoặc 3) của các thành phần tiền thân giống hệt hoặc cao hơn cấp của chuỗi neo chính. Việc trộn các loại không được khuyến khích trừ khi được tổ chức phân loại phê duyệt cụ thể.

Phân loại xã hội và yêu cầu theo luật định

Tham khảo các quy định hiện hành của quốc gia treo cờ và xã hội giai cấp của tàu. Một số ký hiệu phân loại áp đặt phân tích độ mỏi bổ sung hoặc giới hạn tải trọng đứt tối thiểu cho các bộ phận xoay. Luôn lấy nguồn từ các nhà sản xuất có chứng chỉ phê duyệt loại cho loại và phạm vi kích thước có liên quan, đồng thời yêu cầu báo cáo thử nghiệm vật liệu đầy đủ (MTR) trước khi lắp đặt.

Kết luận và khuyến nghị

Lựa chọn giữa 3 liên kết và 4 liên kếttiền thân xoaycuối cùng phụ thuộc vào sự cân bằng giữa sự nhỏ gọn và khả năng kết nối.

Đối với đại đa số các tàu biển nước sâu thương mại, loại 4 liên kết là tiêu chuẩn chính xác — nó cung cấp khả năng gắn cùm đơn giản, có sẵn phụ tùng trên toàn cầu và được tất cả các tổ chức đăng kiểm chính chấp nhận rõ ràng.

Đối với tàu có trọng tải nhỏ, không gian hạn chế hoặc tàu chuyên dụng, cấu hình 3 mắt xích cung cấp giải pháp khả thi với điều kiện là giao diện cùm kết nối được thiết kế cẩn thận và mức độ bền của cụm lắp ráp được ghi chép đầy đủ.

Bước cuối cùng là nên có sự tham gia của nhà sản xuất thiết bị neo đậu và người giám định lớp tham gia trong giai đoạn thiết kế hoặc thay thế. Chỉ bằng cách kiểm tra chéo các kích thước, tải trọng thử và chứng chỉ vật liệu của tàu trước với hệ thống xử lý neo cụ thể của tàu thì mới có thể đảm bảo lựa chọn an toàn, tuân thủ và vận hành hợp lý.
